直流母线输入与支撑电容

逆变电源把直流电能转变成交流电能。南昌本地光伏与储能项目里，直流侧常见蓄电池组或直流母线，输入电压有低压48V、高压600V等不一样的等级。支撑电容并联在母线上，吸收开关动作带来的脉动电流。母线电压越高，对电容耐压和容值的要求越不一样。

电容容量跟不上负载变化时，母线电压会出现明显波动。现场维修中，这类故障多表现为设备带载后输出不稳。

逆变桥的开关换流过程

逆变桥由四个开关管组成，常用IGBT或MOSFET。开关管导通与截止的组合，决定输出端的电压极性。单相全桥电路里，Q1与Q4同时导通，Q2与Q3截止，输出正向电压；下一时刻全部关断，再切换为Q2与Q3导通。一对管子换流时，必须设置死区时间，防止上下桥臂直通。

死区时间长短会直接波形质量。死区过小，桥臂有直通风险；死区过大，输出电压出现台阶，谐波增加。

PWM调制与波形生成

输出交流电压的幅值与频率由PWM脉冲控制。控制芯片把正弦波参考信号与固定频率的三角波比较，产生宽度变化的驱动脉冲。调制度改变输出基波电压大小。载波频率一般在10kHz到20kHz之间。载波频率高，滤波尺寸小，但开关损耗增加。南昌夏季温度高，开关管散热条件有限，载波频率过高会造成模块温升超标。

LC滤波器与输出隔离

逆变桥输出的PWM脉冲经过LC低通滤波器，变回光滑的正弦交流电。电感与电容的取值依据输出电流纹波与截止频率计算。滤波电容的耐压必须留足安全余量。带有工频隔离变压器的逆变电源，交流侧与直流侧完全隔离，漏电流很小；不带变压器的非隔离方案效率高，但漏电流更大，现场需要加装剩余电流保护。

控制电路与闭环稳压

控制电路采样母线电压、输出电流和输出电压。控制芯片将采样值同设定值进行比较，改变PWM占空比。电压外环使输出电压稳定，电流内环加快负载突变时的响应。南昌一些工业园区的电网电压波动大，开环逆变电源输出电压跟着波动，带闭环控制的设备可以快速调整占空比，保持输出稳定。

保护电路与锁存机制

保护电路监测过流、过压、过温。输出电流超过阈值，驱动脉冲立即关断；母线电压过高时，切断输入。过温保护在散热器上放置热敏电阻。故障信号被锁存，需要人工清除后设备才能重新启动，避免故障反复冲击功率器件。

散热结构与效率表现

逆变电源损耗来自开关管导通损耗与开关损耗。导通损耗与电流平方相关，开关损耗与载波频率相关。常规三相逆变电源满载效率在93%到96%之间。风冷结构在南昌梅雨季节容易积灰，风扇转速下降后散热变差，设备更容易触发过温保护。

启动时序与现场常见状态

启动时先接通直流母线，预充电阻限制电容充电电流。母线电压升到90%左右，旁路接触器把预充电阻短路。控制电路自检结束后再开放PWM脉冲。现场遇到模块炸裂，常见原因是驱动波形异常。用示波器看栅极波形，开通沿不够陡，管子在线性区停留时间变长，发热明显增大。

南昌应用环境对逆变电源的

南昌夏季气温高，空气湿度大，安装在户外柜内的逆变电源，散热和防潮需要同时考虑。母线电容的寿命与温升直接相关，柜内温度过高，电容寿命缩短。一些设备把电容设计为独立模组，方便现场拆换。逆变电源核心换流原理相同，但结构设计差异会实际运行的稳定性。

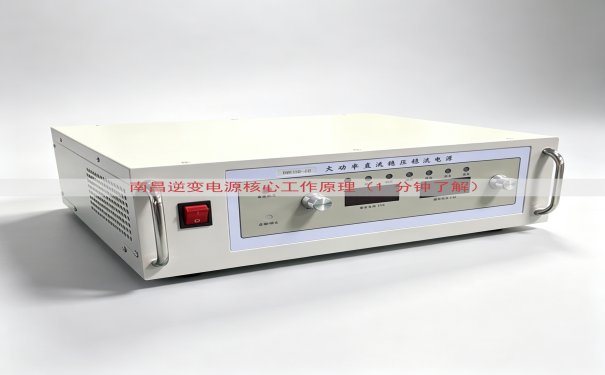

山东运电气有限公司在南昌提供逆变电源产品，覆盖不一样的母线与输出规格。实际报价与交期可查看网页上的联系电话进行沟通。
