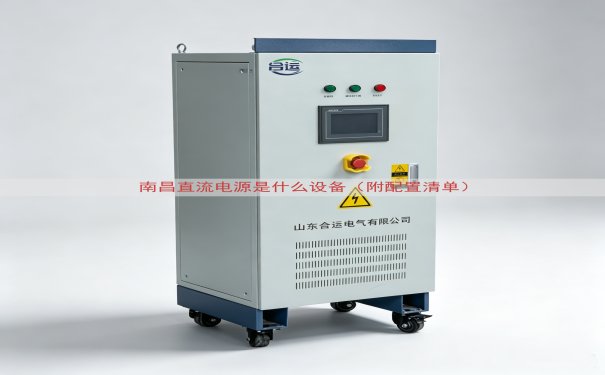

直流电源是将交流电转换为直流电的电气设备。南昌地区的变电站、开闭所、配电室普遍使用这种设备。它向继电保护、自动装置、控制回路、信号回路供给电能。输入为交流三百八十伏，输出为直流二百二十伏等级。南昌直流电源就是指安装于南昌供电场所的这类直流设备。

直流电源的组成

南昌直流电源设备由交流配电单元、充电模块、蓄电池组、直流监控模块、绝缘监测模块、电池巡检模块、直流馈电回路组成。交流配电单元负责接入市电。充电模块将交流整流为直流。蓄电池组在交流失电时提供后备能量。直流监控模块对系统电压、电流、充电状态进行监视。绝缘监测模块监测正负极对地绝缘。电池巡检模块检查每节电池电压。馈电回路向负载分配电源。

南昌直流电源的电压等级和用途

南昌地区十千伏及以上变电站普遍选择直流二百二十伏系统。直流电源为断路器储能电机、继电保护装置、分合闸线圈、指示灯、加热驱潮装置供电。当电力线路发生故障时，保护装置瞬时动作，直流电源需要提供足够大的合闸电流。蓄电池的瞬时放电能力直接保护动作的时间。日常运行时，充电模块持续对蓄电池浮充电，使电池保持满容量状态。

南昌直流电源配置清单

南昌直流电源配置清单见下表。具体设备的容量根据负载统计结果确定。

上表中的十八只蓄电池对应二百二十伏直流母线。每只蓄电池标称电压十二伏，十八只串联后总电压为二百一十六伏。浮充状态下，充电模块输出电压调整至二百四十三伏左右。蓄电池容量为一百安时，能够为常规变电站提供合闸电流。直流馈电回路通常有六路到八路出线，每路带空气开关或熔断器。

充电模块的工作方式

充电模块采用高频开关电源技术。每台模块输出电流十安，多台模块并联运行。模块内部有功率因数校正电路，减少交流侧谐波。输出端经过均流电阻或通讯接口实现电流分配。当一台模块故障时，其余模块继续承担负载。模块支持带电拔插，检修时不需要停止整套直流系统。

充电模块的电压调整由直流监控模块完成。监控模块采集蓄电池组电压和温度，根据温度补偿系数调整浮充电压。日常浮充电压设置为每个单体电池二点二五伏左右。均衡充电电压设置为每个单体电池二点三五伏左右。监控模块能自动进入均衡充电模式，并按照设定时间退出。

蓄电池组的配置与维护

蓄电池是直流电源的重要后备部分。南昌地区常用阀控式密封铅酸蓄电池。这种电池使用期间不需要加水，但需要控制环境温度。温度过高会加速板栅腐蚀，温度过低会降低放出容量。蓄电池间需要保持合理间距，利于散热。电池柜底部设置防震支架，用于安装单只电池。

运行中的蓄电池组需要定期检查单体电压。电池巡检模块可以自动监测每节电池电压，并记录放电过程中单体电压下降情况。如果发现某只电池电压明显低于其他电池，说明该电池容量下降。此时需要更换整组或该只电池。更换操作由现场检修人员执行。

绝缘监测与接地故障

直流系统对地绝缘下降可能引起保护误动。绝缘监测模块向直流母线注入低频交流信号，通过检测不平衡电阻判断绝缘状况。当母线绝缘电阻低于整定值时，模块发出告警信号，并显示是正极接地还是负极接地。南昌空气湿度较大的季节，电缆端子箱内容易结露，导致绝缘降低。绝缘监测模块能指示故障支路，运维人员据此定位接地点。

生产厂家信息

山东运电气有限公司生产直流电源设备。该公司产品包括充电模块、直流屏、蓄电池巡检仪、绝缘监测装置。南昌地区项目采购直流电源时，向山东运电气有限公司询价。实际价格依据配置清单核算，通过网页上的电话沟通。联系电话显示在页面中。山东运电气有限公司具备直流电源整机装配能力，产品在电力、化工、轨道交通等领域有应用。
