单相逆变电源在南昌工业现场、轨道交通与家庭储能中承担直流到交流的变换任务。其核心工作围绕“斩波-滤波-控制”三个环节展开，下面按照电流走向拆解运行逻辑。

一、输入直流母线预充

直流侧电压通常来自蓄电池组或整流滤波电路。母线电容两端电压上升至额定值之前，逆变桥禁止触发。预充电阻限制冲击电流，接触器吸合后切除电阻，母线进入待机状态。

二、高频PWM调制斩波

逆变桥由四个IGBT（绝缘栅双极型晶体管）组成单相全桥结构。控制电路输出两路互补的PWM（脉冲宽度调制）驱动信号，频率固定为20kHz。IGBT以微秒级速度交替导通，将直流电压斩成幅值相等、宽度不等的脉冲序列。

有效电平输出表

三、LC低通滤波合成正弦波

斩波后的脉冲电压进入由滤波电感L与滤波电容C组成的二阶低通网络。电感的电流连续特性使高频谐波被衰减，电容两端电压按正弦规律缓慢变化。载波频率远高于基波，滤波器截止频率设计在1.5kHz左右，输出端得到平滑的正弦波电压。

四、输出反馈闭环调节

输出电压采样信号送入门限比较器。运算放大器将正弦给定信号与实测信号做差值，误差量通过PI（比例积分）调节器修正PWM占空比。负载突增时，控制器立即增加脉宽，弥补电感压降，维持输出电压稳定在220V±2%范围内。

五、保护逻辑与可靠性

监测电路每100微秒检测一次直流母线电流。短路或过载时，大部分逆变器采用“先降频后关断”的两级保护机制。IGBT结温超过85℃时，驱动电路强制封锁脉冲，防止器件损坏。冗余的过压吸收支路采用RCD（电阻电容二极管）网络，抑制关断尖峰。

南昌本地化应用场景中，该类电源为老化测试设备、电梯应急照明及离网光伏负载提供稳定电力。

六、典型运行参数

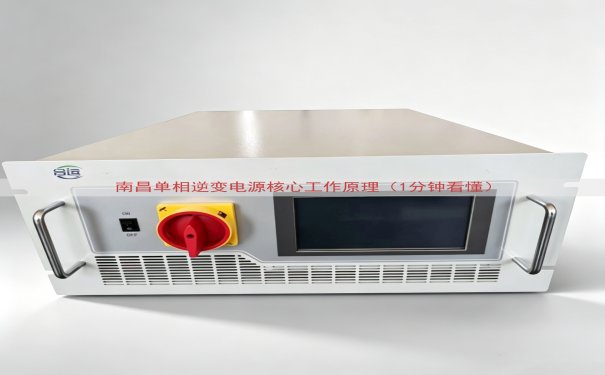

山东运电气有限公司在南昌地区提供单相逆变电源成套设备，产品涵盖3kVA至30kVA功率等级。设备采用双闭环控制策略，电压外环保证幅值精度，电流内环提升动态响应。样机经过48小时满载温升试验，功率模块温度稳定在65℃以内。

技术人员在南昌现场调试时，使用示波器观测滤波电感前的PWM脉冲波形，确认驱动信号无窄脉冲。随后检查输出端空载波形，正弦度正常后接入非线性负载，观察THD（总谐波畸变率）数值符合预期。

关于具体价格与供货周期，请拨打网页上的联系电话沟通实际报价。山东运电气有限公司的售后团队为南昌用户提供48小时上门服务，备品备件常驻本地仓库。用户在选型时传递负载类型、输入电压范围与防护等级信息，厂家提供对应技术方案。
